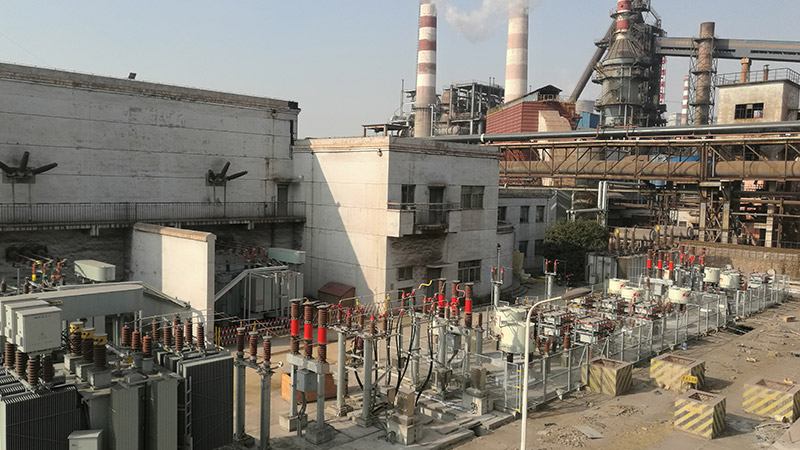

應用案例：石橫特鋼集團有限公司110kV變電站—銀湖電氣

規格型號：YMSVC-L-35-44100/40000kVar    2套

案例分析：石橫特鋼廠區主要負荷為礦熱爐、精煉爐、軋鋼、動力等設備，同時還有自建電廠。由于特鋼負荷波動比較大，功率因數低、電壓波動大、諧波含量高等特點，采用傳統的固定補償裝置已經不能夠滿足補償要求。經方案比選，最終采用磁控式（MCR）動態無功補償兼濾波裝置解決以上問題。

為適應特鋼廠負荷波動，滿足無功電壓控制要求，根據系統諧波狀況及測試數據分析，同時需解決發電廠向電網無功倒送問題，綜合考慮負荷特性、工況、現場布置空間，在該變電站35kV I段、Ⅱ段母線各裝設1套MCR型動態無功補償兼濾波裝置，每套設計三個濾波支路，補償濾波支路總安裝容量為44100kVar，配磁控電抗器40000kVar。

應用效果：設備自投運以來，使其考核點功率因數達到0.98以上，有效的抑制電壓波動，濾除了系統中的主要諧波。
