應用案例：鄂爾多斯電力冶金集團氯堿化工PVC一期項目110KV變電站—銀湖電氣

規格型號：YMSVC-L-35-9200/6000kVar  2套

案例分析：在總變區域內設有1座35kV高壓開關室，專為6套整流變(每套容量約為26.3MVA)供電。35kV的兩回進線分別由兩臺110kV士8×1.25%/38.5kV，90MVA的變壓器供電，35kV系統為單母線分段。每段母線帶3套整流變壓器運行。主要產生5次、7次和11次及其以上的各次諧波。

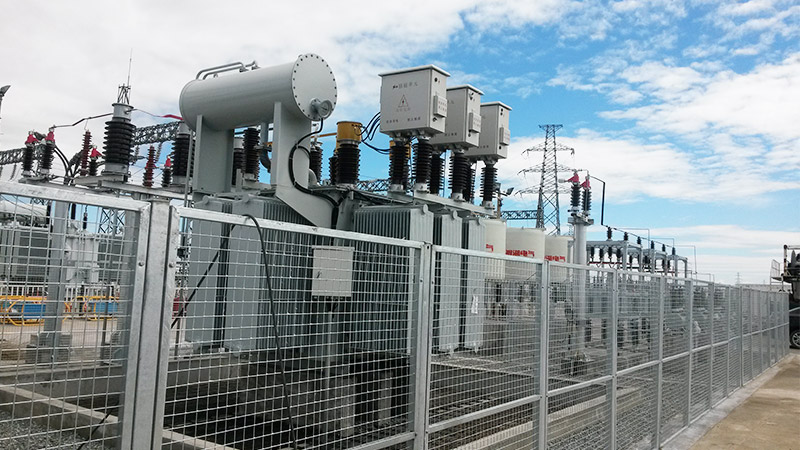

本期 35kV 每段母線裝設1套磁控動態無功補償兼濾波成套裝置, 電容器組總輸出基波容量為6500kvar。另配容量為6000 kvar磁控電抗器,從感性O(shè)kvar 連續平滑調整至容性6000kvar 所需的無功輸出。 電容器組主要治理5次,7次和11次諧波及其以上的各次諧波。

應用效果：整套35kV磁控式動態無功補償濾波設備一次投運成功，運行穩定，系統功率因數穩定在0.95以上，各次諧波均控制在國標要求范圍會內，達到了設計院設計的目標。
