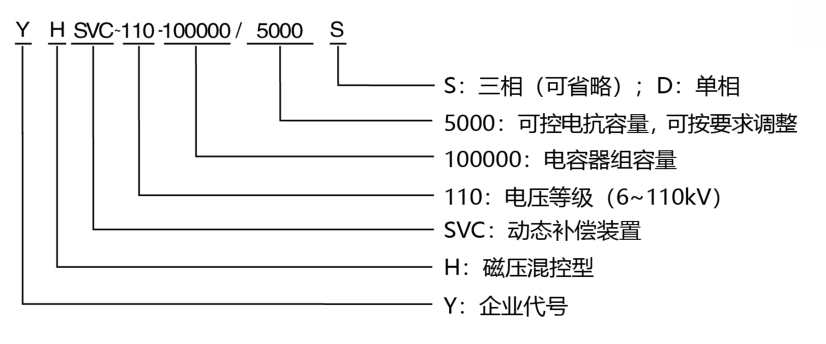

一、型號命名：

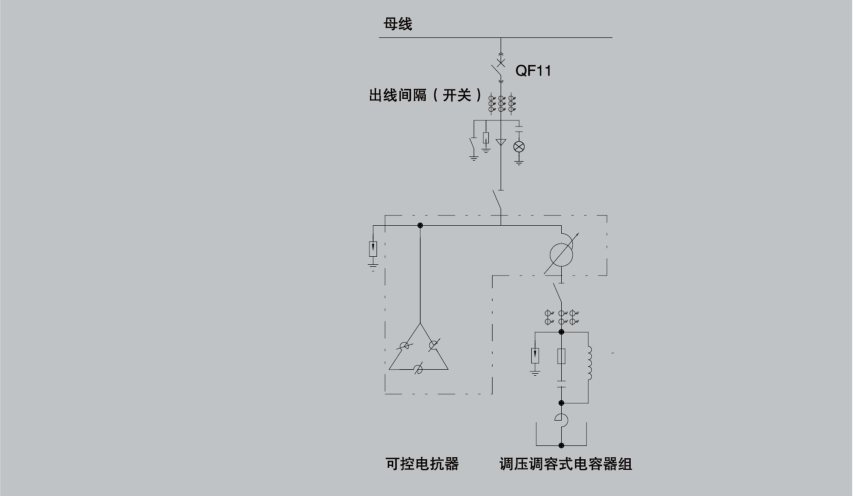

二、一次系統圖：

三、工作原理：

3.1、調壓型電容器組：

根據電容器輸出容量 Qc=2πfCU² 的原理，電容器組接入調壓器，通過控制調壓器有載分接開關檔位改變電容器組端電壓，從而實現電容器組容量的自動分級調節，調壓器的調壓范圍為50％～100％，相應電容器組可實現全容量的25％～100％分級輸出。

3.2、可控并聯電抗器：

利用晶閘管等電力電子器件控制高阻抗變壓器二次繞組，通過移相控制晶閘管的導通角，實現感性無功功率的平滑調節。其核心技術為晶閘管運行在低壓控制繞組，電抗器本體采用專有技術設計成封閉磁路結構。

四、主要參數：

額定電壓：6kV～110kV

額定頻率：50Hz

額定容量：按用戶需求定制

動態調節范圍：0～100％連續調節

響應時間：≤15ms；

控制裝置：DSP全數字化控制系統

控制方式：恒無功控制方式、恒電壓控制方式、恒功率因數控制方式

晶閘管觸發方式：光纖觸發系統，確保人身安全

五、主要特點：

6.1、補償效果好：裝置兼具可控電抗器和有載調壓調容的補償特性，當負載在一定范圍內波動時，可控電抗器優先快速平滑調節；當負荷波動較大時，有載分接開關動作調節電容器組輸出容量，通過混合聯動控制，可實現0～100％連續可調。

   6.2、響應速度快：可控電抗器的控制晶閘管每半個周波導通一次，本體響應時間小于10ms。

   6.3、占地面積?。貉b置采用集成化設計，電容器組無需分組，調壓器和可控電抗器一體化設計，可有效減少占地面積。

   6.4、維護量小：可大幅減少有載分接開關動作次數，從而減少其維護量，延長其使用壽命。

6.5、可靠性高：

裝置無需投切高壓開關，操作過電壓和投切涌流沖擊極小，運行可靠性高；

電容器組無需長時運行在額定電壓下，有利于延長使用壽命；

可控電抗器控制晶閘管閥端電壓僅為1～2kV，不承受系統高電壓，無需大量晶閘管串聯；

可控電抗器鐵芯非飽和控制：

1）、鐵芯始終工作在線性區，電感線性度好，補償容量與晶閘管控制角度對應精確；

2）、鐵芯發熱均勻，不存在局部飽和及溫升過高問題，避免長期運行導致絕緣老化；

3）、磁滯損耗??；

4）、噪音低，不會因為鐵芯局部飽和作用產生很大的噪音。

六：既有變電站典型改造步驟:裝置利舊：

6.1、電容器、放電線圈、隔離開關、避雷器等參數滿足改造選型要求，檢驗合格的可在改造方案中繼續使用或作為用戶方其他變電站備品備件；

6.2、串聯電抗器：由于改造后電容器組不需分組（即單組容量變大），原串抗和電容器組不匹配，可作為用戶方其他變電站備品備件；

6.3、改造方案設計：由我方根據現場空間條件，設計平面布置圖，并提出相關配套電氣（如出線開關參數、綜保類型、防護聯鎖等）、土建相關要求，交設計院完成施工圖設計；

土建施工：根據施工圖進行必要的土建調整施工，由于裝置集成化設計，對空間布局及土建的要求不高，整體土建施工量不大；

設備安裝調試投運：由我司派資深電氣工程師負責現場安裝指導，并負責設備調試，確保順利投運。

七：訂貨須知：

訂貨或詢價時請?zhí)峁┮韵聟?shù)

系統額定電壓及頻率；

設備容量；

自然環境條件；

安裝方式（戶內或戶外）

需要訂購成套裝置的，請?zhí)峁┫到y(tǒng)短路容量、特征諧波及含量、基波補償容量，我司也可到現場進行電能質量測試并設計方案。
