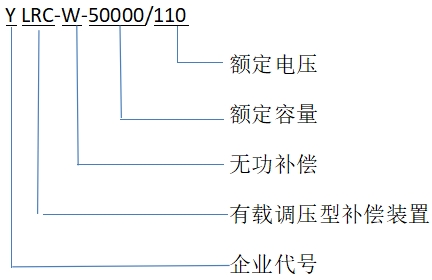

一、型號命名：

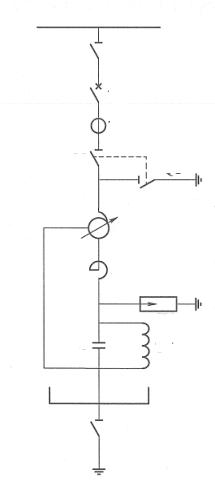

二、一次系統圖：

    斷路器由饋出間隔配置，一般不包含在本裝置范圍；

    電容器組：隔離（接地）開關、調壓器、電容器組、串聯電抗器、避雷器、放電線圈等，可根據現場實際需求調整配置。

三、工作原理：

        根據電容器輸出容量  Qc=2πfCU2的原理，電容器組接入調壓器，通過控制調壓器有載分接開關檔位改變電容器組端電壓，從而實現電容器組容量的自動分級調節，調壓器的調壓范圍為50％～100％，相應電容器組可實現全容量的25％～100％分級輸出。一般可分為9檔或14檔。

四、 裝置技術特點：

    4.1、補償效果好：

    控制器通過對系統無功功率采集，自動調節有載分接開關，實現自動跟蹤補償，電容器組可以實現9級以上分級補償，補償精度較高。

    4.2、 設備使用壽命長：

        通過有載調壓裝置改變電容器端電壓，使電容器組長期工作在額定電壓及以下，有效延長相關設備的使用壽命。

    4.3、 無合閘涌流及操作過電壓：

        通過有載調壓裝置改變電容器端電壓，調節過程平穩，投切操作無涌流和操作過電壓，減少對設備及電網的沖擊。

    4.4、 自動控制：

        裝置采用大屏幕液晶顯示，人機界面友好，具備自動跟隨調節，無需人工干預，可實現無人值守。

    4.5、 經濟性較高：

        裝置具有設備投資少、自身?yè)p耗小、占地面積小、運維簡單等優點。

五、既有變電站典型改造步驟：裝置利舊：

    5.1、電容器、放電線圈、隔離開關、避雷器等參數滿足改造選型要求，檢驗合格的可在改造方案中繼續使用或作為用戶方其他變電站備品備件；

    5.2、串聯電抗器：由于改造后電容器組不需分組（即單組容量變大），原串抗和電容器組不匹配，可作為用戶方其他變電站備品備件；

    5.3、改造方案設計：由我方根據現場空間條件，設計平面布置圖，并提出相關配套電氣（如出線開關參數、綜保類型、防護聯鎖等）、土建相關要求，交設計院完成施工圖設計；

    土建施工：根據施工圖進行必要的土建調整施工，由于裝置集成化設計，對空間布局及土建的要求不高，整體土建施工量不大；

    設備安裝調試投運：由我司派資深電氣工程師負責現場安裝指導，并負責設備調試，確保順利投運。

六、訂貨須知：

訂貨或詢價時請?zhí)峁┮韵聟?shù)

系統額定電壓及頻率；

設備容量；

自然環境條件；

安裝方式（戶內或戶外）

需要訂購成套裝置的，請?zhí)峁┫到y(tǒng)短路容量、特征諧波及含量、基波補償容量，我司也可到現場進行電能質量測試并設計方案。
