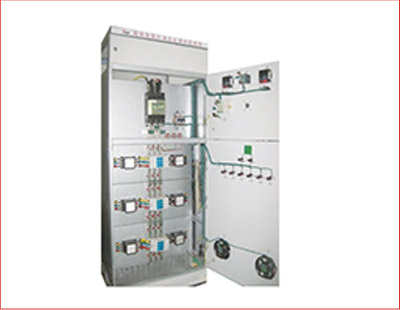

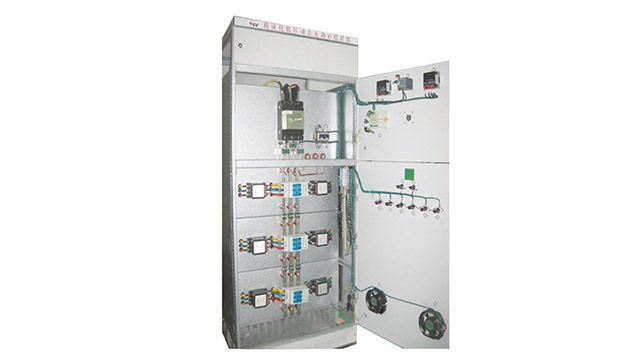

YFDB-W復合開關型自動無功補償

銀湖電氣低壓YFDB型自動補償裝置適用于0.4-0.69KV配電系統的，以提高功率因數，降低電能損耗。產品廣泛應用于鋼鐵、造紙、紡織、化工等行業

全國熱線

0571-87191580

在線咨詢

產品簡介 / Introduction

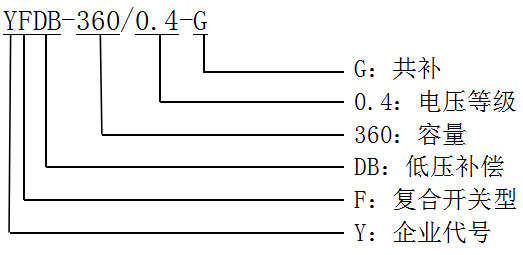

型號說明

工作原理

從電力線路中采集電壓、電流及其角差信號，計算出系統無功功率Ql，將Ql與事先設定的無功投切閥值Q2進行比較，如果Q1≥Q2，且電網電壓不超過設定閉鎖電壓，控制器就向觸發電路發出投切指令，在電壓過零時觸發復合開關，從而控制電容器的投、切。

技術指標

額定電壓	0.4KV、0.69KV
額定容量	60、90、120、150、180、240、280、320、360、400、440、480，可多柜擴展
響應時間	20ms
參數設置調整范圍
過壓保護	410～449V AC，當電壓大于等于此值時切除電容，不受延時控制
閉鎖電壓	395～425V AC，當電壓大于等于此值時拒投電容，不受延時控制
低限電壓	0～300V AC，當電壓低于等于此值時控制器休眠，不受延時控制
投切門限	(60％～300％)Qc(Qc為第一級電容器容量)
延時	1s～15min
取樣CT變比	20～770(倍)
取樣物理量	無功功率Q
補償方式	三相平衡補償，分相補償，平衡補償與分相補償相結合三種方式。
顯示內容
1、電容器投切組別及狀態	2、保護動作內容：過壓、閉鎖、欠壓、過流、短路、過熱
3、實時電壓、電流、無功功率、功率因數	4、曾經有過的最大電壓、最大電流、最大無功功率
5、各組電容器累計投入時間(天)	6、各參數設定值(見7.4條)

產品特點

● 無觸點投切電容器，裝置采用復合開關作為投切開關。

● 裝置采用過零投切技術，無涌流沖擊。

● 響應時間為20ms，可以快速跟蹤負載變化。

● 運行過程中采用繼電器保持，減少發熱量。

● 保護功能：具有過壓、欠壓、過流、短路、過熱等保護功能。

● 參數設置方便

人機界面友好，參數設置方便。裝置控制器上有操作按鍵、液晶顯示，同時按鍵具有容錯功能。

● 自動化程度高

系統電網發生故障或停電，補償裝置自動退出電網。當電網故障排除或恢復供電后，裝置自動投入運行，無形專人值守。

● 可以帶配電監測功能(選配)

裝置可在一個周波內對電網的各項參數進行實時監測(4096次/秒)，自動記錄配電系統的各項參數，經計算機處理后可得到每月、每日、整點各相的電壓、電流、各相電流電壓的最大值最小值及出現時間、電壓越限時間和電壓合格率、停電時間和供電可靠性……等數據、報表以及曲線。

裝置選配RS232、RS485通訊接口，可以就近抄表，也可以進行遠程通訊，電網的各個參數可以存儲3個月。

安裝尺寸

型號	安裝容量	外形尺寸(L×W×H)
YFDB-180	180	800×600×2200
YFDB-240	240	800×800×2200
YFDB-270	270	800×1000×2200
YFDB-320	320	1000×1000×2200
YFDB-360	360	1000×1200×2200
YFDB-480	480	100012002200
