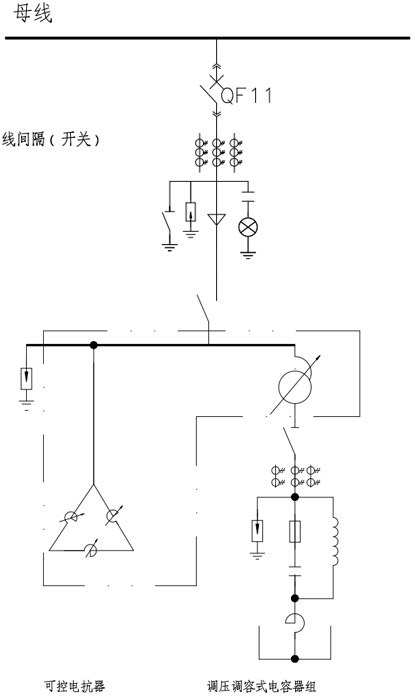

裝置采用集成化設計，電容器組無需分組（諧波超標情況下需設置若干濾波通道），調壓器和可控電抗器一體化設計，可有效減少占地面積。

變電站傳統補償方案中電容器組一般需要多個出線間隔（開關），電抗器單獨需要一個間隔（開關），而本裝置僅需配套一個出線間隔（開關），因此可大大減少配套出線間隔（開關），尤其適用于既有變電站的無功補償技術改造。

裝置可以實現從容性無功到感性無功雙向連續調節，當需補償容性無功時，優先調節可控電抗器輸出容量，當調節范圍較大或波動周期較長時，調節電容器組輸出容量，既可以減少有載分接開關動作次數，又可以實現容性無功平滑調節；當需要補償感性無功時，電容器組輸出容量調整到最小，可控電抗器實現感性無功平滑調節。整個過程既可以自動控制，也可以接受遠方調度指令。

1、運行損耗小
由于電容器組自身容量可以實現全容量范圍分級調節，相較于傳統SVC電容器組和可控電抗器相互抵消的運行方式，本裝置整體運行損耗大大降低。
2、電抗器本體結構與變壓器類似，本體采用自冷（或風冷），控制晶閘管采用自然冷卻或小功率風冷，不需要其他輔助冷卻設備。

可控電抗器的控制晶閘管每半個周波導通一次，本體響應時間小于10ms。

1、裝置無需投切高壓開關，操作過電壓和投切涌流沖擊極小，運行可靠性高；
2、電容器組無需長時運行在額定電壓下，有利于延長使用壽命；
3、可控電抗器控制晶閘管閥端電壓僅為1～2kV，不承受系統高電壓，無需大量晶閘管串聯。

1)、鐵芯始終工作在線性區，電感線性度好，補償容量與晶閘管控制角度對應精確；
2)、鐵芯發熱均勻，不存在局部飽和及溫升過高問題，避免長期運行導致絕緣老化；
3)、磁滯損耗?。?br/>4)、噪音低，不會因為鐵芯局部飽和作用產生很大的噪音。

高阻抗式可調電抗器本體結構與變壓器類似，本體采用油浸自冷（或油浸風冷），控制晶閘管采用自然冷卻或小功率風冷，不需要其他輔助冷卻設備。

1、電容器組保護：過流保護、不平衡保護、過壓保護；
2、可控電抗器/調壓器保護：過負荷保護、不平衡保護、高溫保護、輕重瓦斯保護、壓力釋放保護；
3、成套裝置保護：過流保護、速斷保護、失壓保護、過壓保護。

1、控制方式：
1.1、恒無功控制方式
該方式用于令YJSVC輸出恒定大小的無功，通過這種方式可以測量裝置跟蹤無功的準確性和階躍響應速度。
1.2、恒電壓控制方式
該方式用于將系統的電壓穩定在一定水平的場合，YJSVC以系統的電壓穩定在用戶設定電壓值為目標調節裝置的無功輸出。當系統電壓低于用戶設定的電壓參考時，裝置優先減小可控電抗器輸出容量，并調節有載調壓分接開關檔位增加容性無功輸出，以提升系統電壓；當系統電壓高于該值時，裝置優先增加可控電抗器輸出容量，并調節有載調壓分接開關檔位減少容性無功輸出，以降低系統電壓。
1.3、恒功率因數控制方式
運行于該方式時，YJSVC通過檢測系統無功功率自動調節容量輸出，使系統側的功率因數保持恒定。

1、全數字設計，人機界面采用大屏幕LCD液晶顯示器，中文或英語顯示；
2、狀態監控界面實時顯示可實時顯示系統位置開關開合情況，母線的電壓、電流、有功功率、無功功率、功率因數、有功電能、無功電能、電壓的0~25次的諧波成分、電流的0~25次諧波成分，有載分接開關檔位、可控電抗器的電壓、電流、控制角，故障信息等。
3、歷史曲線界面可以實時顯示：母線電壓、母線電流、功率因數、以及裝置電壓、電流的實時曲線。
4、具有過壓/欠壓保護，過流保護，采樣電壓掉線保護，外部接入故障保護、本體故障保護、電壓越上下限報警、本體三相電流不平衡報警等保護。
5、可查詢一年內歷史數據和故障記錄（包括故障類別、故障時間、故障值等）。
6、具備可控電抗器與電容器組綜合控制功能。
7、具有手動輸出/自動輸出兩種工作方式；工作時可實現手動/自動平穩轉換，并可隨時查詢運行工作方式和輸出角度。
8、后臺通訊可選，具有RS-232或RS-485通信接口和成熟的接口程序，可全面可靠地實現遙信、遙控等。

根據變電站當前及今后一定時間內無功潮流變化及電壓調節要求，確定容性-感性補償容量；

1、電容器、放電線圈、隔離開關、避雷器等參數滿足改造選型要求，檢驗合格的可在改造方案中繼續使用或作為用戶方其他變電站備品備件；
2、串聯電抗器：由于改造后電容器組不需分組（即單組容量變大），原串抗和電容器組不匹配，可作為用戶方其他變電站備品備件；

由我方根據現場空間條件，設計平面布置圖，并提出相關配套電氣（如出線開關參數、綜保類型、防護連鎖等）、土建相關要求，交設計院完成施工圖設計；

根據施工圖進行必要的土建調整施工，由于裝置集成化設計，對空間布局及土建的要求不高，整體土建施工量不大；

由我司派資深電氣工程師負責現場安裝指導，并負責設備調試，確保順利投運。
