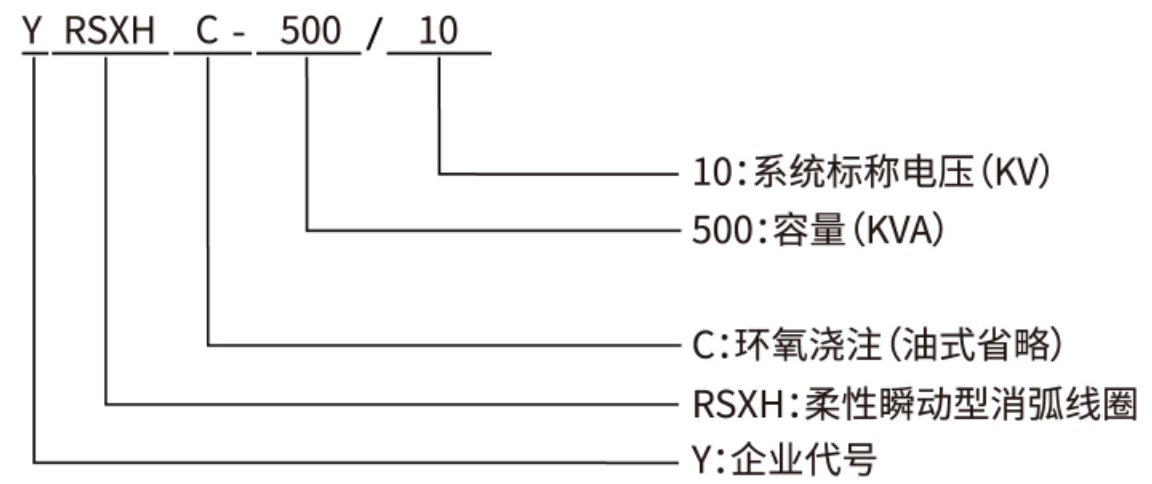

一、型號說明：

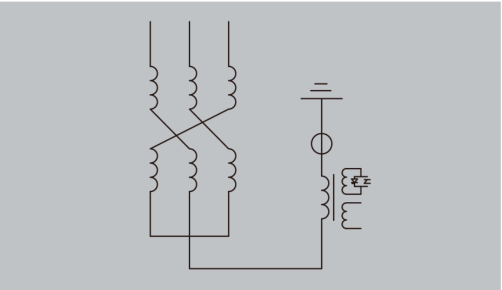

二、一次系統圖：

三、技術性能：

        自動補償功能：裝置通過信號注入法測量計算系統電容電流，當系統發生接地故障時，裝置依據預先設定的參數實行自動補償，當系統接地故障消除后，裝置及時判斷并退出補償狀態。

響應時間：≤15ms。

        裝置啟動電壓：可根據系統要求設定，一般為20％-35％Un（Un為系統標稱電壓除以3）。

        殘流：對于不直接連接發電機的系統，殘流不大于10A；對于直接連接發電機的系統，殘流不大于DL／T620的規定。裝置額定運行時間：不小于2h。

        中性點位移電壓：1．在正常運行情況下，裝置引起的長時間中性點位移電壓不超過15％Un。2．接地故障解除后，裝置退出補償狀態時不產生危險的中性點位移電壓。

        識別系統單相接地狀態：裝置應能正確識別系統單相接地狀態，當系統非單相接地引起的中性點電壓升高時，應避免對系統正常運行產生不利影響。

        脫諧度設定：裝置應能設定脫諧度，在保證不引起系統串聯諧振和滿足殘流要求的情況下，裝置應能滿足系統要求的各種補償運行方式，一般以過補償為宜。

四、裝置技術特點：

        4.1、補償精度高。實時跟蹤測量系統分布電容，當系統發生單相接地時，消弧裝置按照實測的系統分布電容，及時調整晶閘管導通角控制消弧線圈電感值，在15ms內達到理想的補償效果。

        4.2、補償方式靈活：補償方式可通過菜單設為欠補償、全補償、過補償；工作在欠補償和過補償時可菜單設定脫諧度或補償后的接地殘流值。

        4.3、可以實現雙機并聯補償：本成套裝置可以采用一個控制器同時控制兩個消弧線圈的方式。如果是分段運行，則分別對其跟蹤監測系統的電容電流，并在單相接地時對接地母線進行補償；若并聯運行則將兩段母線作為一段來監測，當系統發生單相接地時控制器 將同時控制兩套消弧線圈采用各補償一半的原則實施補償。

        4.4、補償電流調節范圍大： 2％-100％連續可調。

        4.5、實時跟蹤顯示：可實時檢測并顯示電網的電容電流：中性點電壓、接地時消弧線圈的補償電流及補償后的殘流、同時還能顯示接地線路、接地時間、接地終止時間并將其保存作為追憶信息。兩套裝置運行時，可顯示分列或并列狀態。

        4.6、并聯中電阻選線法：采用接地時在消弧線圈兩端瞬間投入電阻的方法，瞬時向接地點注入電流的有功分量，使接地點的電流幅值和相位都有很明顯的變化，可使接地選線的準確性達到100％。
